壓力范圍：（-0.1-0.6）MPa，精度等級：0.05級、0.02級、0.01級。 介質：高純氮?dú)狻?..
產品概述
1、核心原理

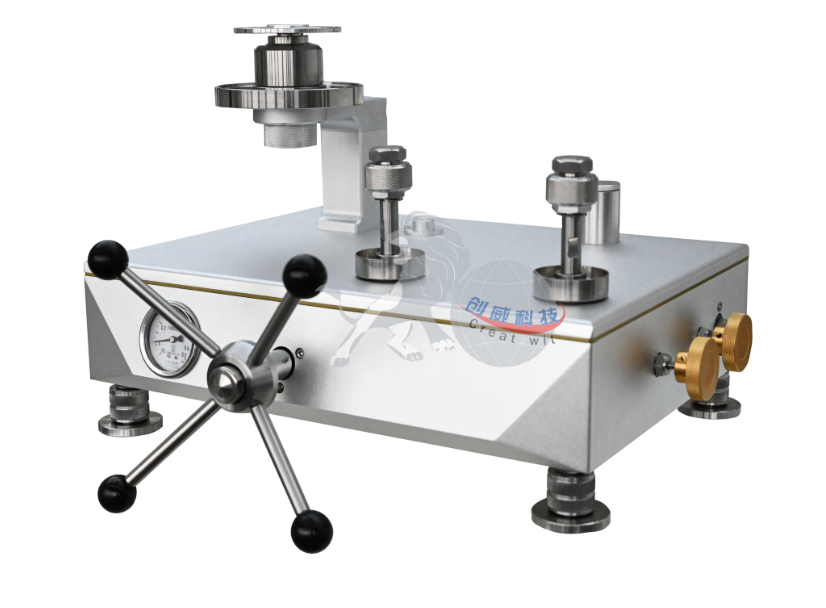

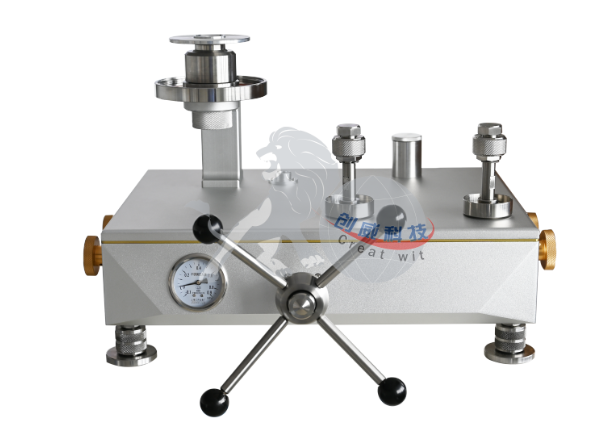

QTZ系列正負氣體活塞式壓力計基于流體靜力平衡原理，通過活塞有效面積與砝碼重力平衡實現高精度壓力測量。
2、適用場景
可作為實驗室、國家級計量機構的標準壓力儀器，滿足量值傳遞與校準需求。
性能優勢
1、活塞系統
n 活塞材料：活塞桿與活塞缸均采用高硬度碳化鎢，具有耐磨、耐腐蝕、低摩擦系數等優點，可確保儀器性能的長期穩定性。
n 活塞結構：活塞結構，只需一套主機與活塞，即可完成正負壓測量的切換，性能穩定可靠。內置防斷桿結構，避免正常使用中活塞桿斷裂風險（誤操作除外）。正負壓一體式設計，不需要來回反轉測量系。
n 模塊化設計：活塞組件可獨立送檢，無需攜帶主機，降低維護成本。
2、砝碼組

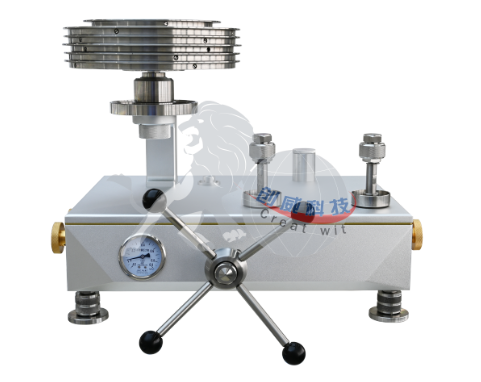

n 砝碼加載方式：每塊砝碼具有獨立編號，需按順序加載。正壓采用承載盤疊加砝碼，負壓為承重桿吊裝開口砝碼：
n 標準化砝碼：根據使用地重力加速度進行精準修正。根據用戶需求，可配置kg砝碼和MPa砝碼。
3、臺體
n 雙截止閥防護：真空/正壓獨立截止閥設計，同時關閉兩個截止閥可作壓力源使用，支持雙被檢表同時檢定，杜絕漏氣。且具有多級過濾裝置，減小細小灰塵進入活塞影響測量精度。
n 輕量化與擴展性：航空級鋁合金機座，重量輕、強度高。支持多工位擴展接口，可快速連接。實時顯示壓力調節數據，避免超壓風險。
n 微調與穩壓技術：內置絲杠微調結構，密封性強，調節壓力時絲杠不外伸，節省空間。
n 具有不銹鋼材質濾器系統。
技術指標
型號 | QTZ-6 | |
測量范圍MPa | -0.1～0.6 | |
活塞組件 | 標稱面積5cm2 | 材料：碳化鎢 |
砝碼材質 | 無磁不銹鋼 | |
接表螺紋規格 | M20×1.5 | |
準確度等級 | 0.01級 | |
工作環境 | （20±1）℃，40%-80% | |
電源電壓 | AC 220V 50Hz | |
介質 | 配有空氣發生器，代替氮?dú)馄?/span> | |
正負壓一體式設計，不需要來回反轉測量系統 | ||
服務支持與附件
1、服務支持
n 售后保障：5年質保，24小時內響應。
n 技術支持：提供現場培訓。
2、附件
名稱 | 數量 | 備注 |
主機 | 1臺 | 主機箱 |
O型圈φ12×2.5 | 20個 | 接表座用 |
O型圈φ36×2.5 | 5個 | 活塞缸用 |
O型圈φ42×2.5 | 3個 | 正壓壓力罩用 |
O型圈φ115×2.5 | 3個 | 負壓真空罩用 |
活塞系統 | 1套 | |
電源適配器 | 1個 | |
說明書 | 1份 | |
合格證 | 1份 | |
樣冊 | 1份 | |
真空泵（帶氣管φ8×5） | 1根 | |
空氣發生器 | 1臺 | |
氣體減壓器（G5/8） | 1臺 | |
纖維濾紙 | 10張 | 擦拭活塞使用 |
高壓軟管 | 1根 | |
出廠檢驗報告 | 1份 | |
檢定證書 | 1份 |
